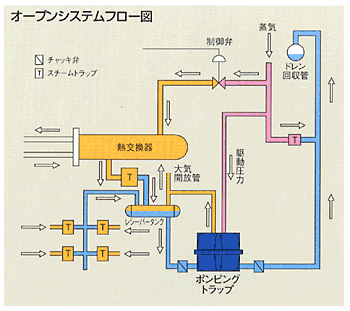

| 蒸気使用機器等のスチームトラップより大気開放タイプのオープン・レシーバータンクにドレン排出を行い、オープンレシーバータンクにてフラッシュスチームとドレンを気水分離し、ドレンのみをポンピングトラップにて送水するシステム。 |
 |
| ■こんな用途にご使用下さい |
| ● |
ドレン回収 |
| |
通常では回収不可能な低圧蒸気ラインのドレン回収が可能になります。 |
| |
|
| ● |
ウォーターハンマー対策 |
| |
ドレン回収管のレイアウト上、どうしても回収管にドレンが滞留してしまう場合、フラッシュスチームや故障したスチームトラップからの
生蒸気によりウォーターハンマーが発生する事があります。
ポンピングトラップのオープンレシーバーシステムではフラッシュスチーム等の蒸気とドレンを気水分離し、ドレンのみを送水するため、ドレン回収管でのウォータハンマー対策ができます。 |
| |
|
| ● |
温度、時間等の生産効率の改善 |
| |
ドレン未回収の時は順調に稼動していた装置が、ドレン回収を実施した所、温度が不安定になったり、従来に比較して行程に時間がかかったりする事があります。原因としては、回収管の圧力がスチームトラップに
対し背圧として作用し、排出量を決定する有効差圧が減少し、排出量不足を引き起こすためです。 ポンピングトラップのオープンレシーバーシステムではドレン未回収時とほぼ同様の大気開放排出に
なるため、当初の温度安定性や時間的効率を回復できます。 |
